NRI G13
Драйвер для монетоприемника NRI G13 предназначенного для подключения к купюроприемнику CashCode (не USB) не требуется, поскольку монетоприемник не будет подключен напрямую к компьютеру. Эта серия монетоприемников подключается специальным проводом к купюроприемнику CashCode, при этом требуется, чтобы версия прошивки купюроприемника была не ниже 1325 (CashCode SM). Для версий прошивок 1321 (CashCode MVU) и 1327 (CashCode SM) необходимо менять настройки монетоприемника (в новых продаваемых монетоприемниках с конца 2012 года настройки уже изменены).
| Обязательно | |
|---|---|
| Драйвер монетоприемника NRI G-13 для Windows СЕ 5.0 | Скачать |
| Драйвер монетоприемника NRI G-13 для Linux (2.6.x и 2.4.36) | Скачать |
| Драйвер монетоприемника NRI G-13 для Mac OSX | Скачать |
| Драйвер монетоприемника NRI G-13 c USB интерфейсом (модуль CP210x) для Windows XP/Server 2003/Vista/7 | Скачать |
| Драйвер монетоприемника NRI G-13 (модуль CP210x) для Windows 2000 | Скачать |
| Драйвер монетоприемника NRI G-13 для Windows СЕ 6.0 | Скачать |
| Где купить? | |
|---|---|
| Купить монетоприемник NRI G13 в shop.paypro.ru | Купить |
| Дополнительно | |
|---|---|
| Программа NRI CCTalk Demo для тестирования монетоприемника NRI G13 | Скачать |
| Схема подключения со 120 мм панелью | Посмотреть |
| Схема подключения со 155 мм панелью | Посмотреть |
| Чертеж, вид справа: установочные размеры | Посмотреть |
Установка и подключение монетоприемника NRI G13 USB
1. Встройте монетоприемник в дверь или используйте специальные боксы, которые крепятся на стенку терминала.

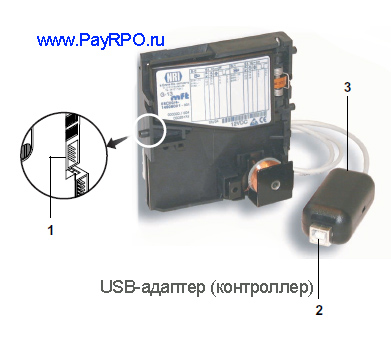

2.1. Если ваш монетоприемник NRI G13 укомплектован отдельным USB-адаптером (контроллером), то подсоедините монетоприемник к USB-контроллеру используя 4-х пиновый кабель CCTalk (1). А USB-контроллер подсоедините к компьютеру по USB кабелю (2). Подсоедините питание 12 вольт к контроллеру (3) как показано на изображении.

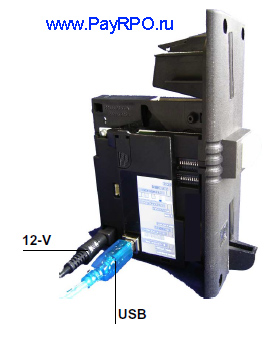

2.2. Если ваш монетоприемник NRI G13 с интегрированным USB-контроллером, то просто подсоедините его к компьютеру по USB кабелю. Подсоедините питание 12 вольт непосредственно к монетоприемнику как показано на изображении.
3. После подключения питания Windows определит устройство. Установите драйвер для вашей версии Windows (ссылка выше). При необходимости переопределите в Диспетчере устройств COM-порт монетоприемника на другой номер (устройство CP2101 USB to UART Bridge Controller).
Тестирование NRI G13 USB
Установите тестовую программу NRI CCTalk Demo для монетоприемника NRI G13 (ссылка выложена выше). Ее установка не представляет труда.
Запустите программу тестирования cctalkDemo.exe.

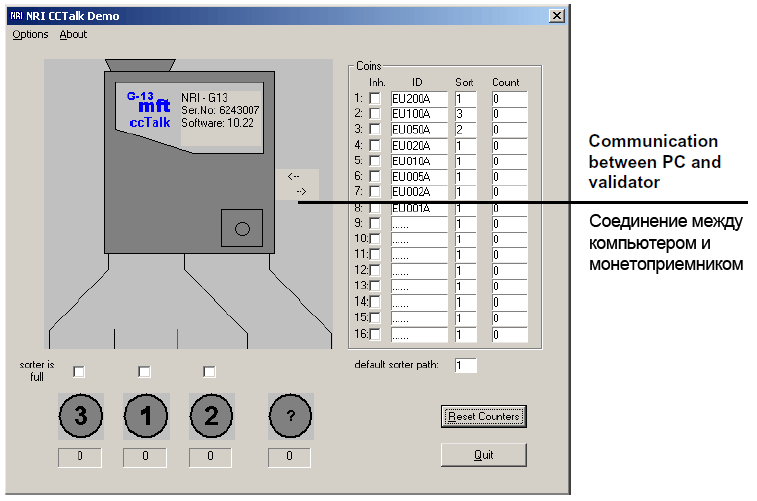

Если программе удалось соединиться с монетоприемником, то появятся 2 стрелочки указывающие на обмен данными между компьютером и монетоприемником.
1. Если программа не может соединиться с монетоприемником по порту COM3, то нужно в настройках нужно указать ваш COM-порт.
2. Либо воспользуйтесь функцией поиска монетоприемника нажав Search. Тогда программа просканировав все свободные порты сама определит на каком COM-порту находится монетоприемник.
3. Здесь же вы можете указать частоту опроса монетоприемника в параметре Polling (по умолчанию 200 мс).
Параметр Address задает стандартный адрес для устройства по протоколу cctalk (не рекомендуется изменять).

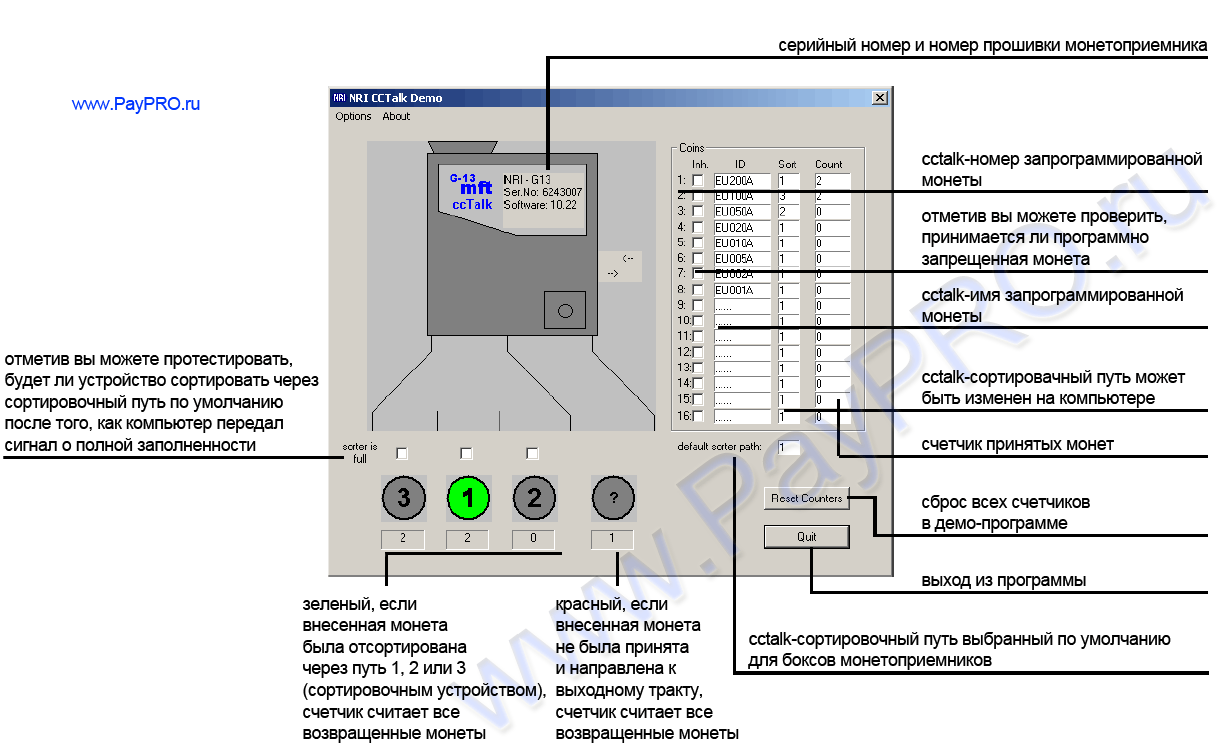

4. После установления связи между компьютером и монетоприемником вы сможете протестировать все функции монетоприемника. Описание функций и возможностей демонстрационной программы NRI CCTalk Demo приведено на изображении ниже.
Поддержка монетоприемников NRI G13 в ПО PayPRO
После установки драйвера, монетоприемник NRI G13 USB автоматически определится в Конфигураторе. После нажатия кнопки Сохранить ПО сможет работать с монетоприемником без дополнительных настроек.
Монетоприемник в версии для купюроприемника CashCode не требует драйвер, Конфигуратор его не может определить, т.к. монетоприемник не подключен к компьютеру.
Монеты будут приниматься без дополнительных настроек ПО PayPRO или Конфигуратора - достаточно просто подключить монетоприемник к купюроприемнику CashCode.
